ScannerMax掃描振鏡，Saturn光學成像振鏡
ScannerMax單軸掃描振鏡

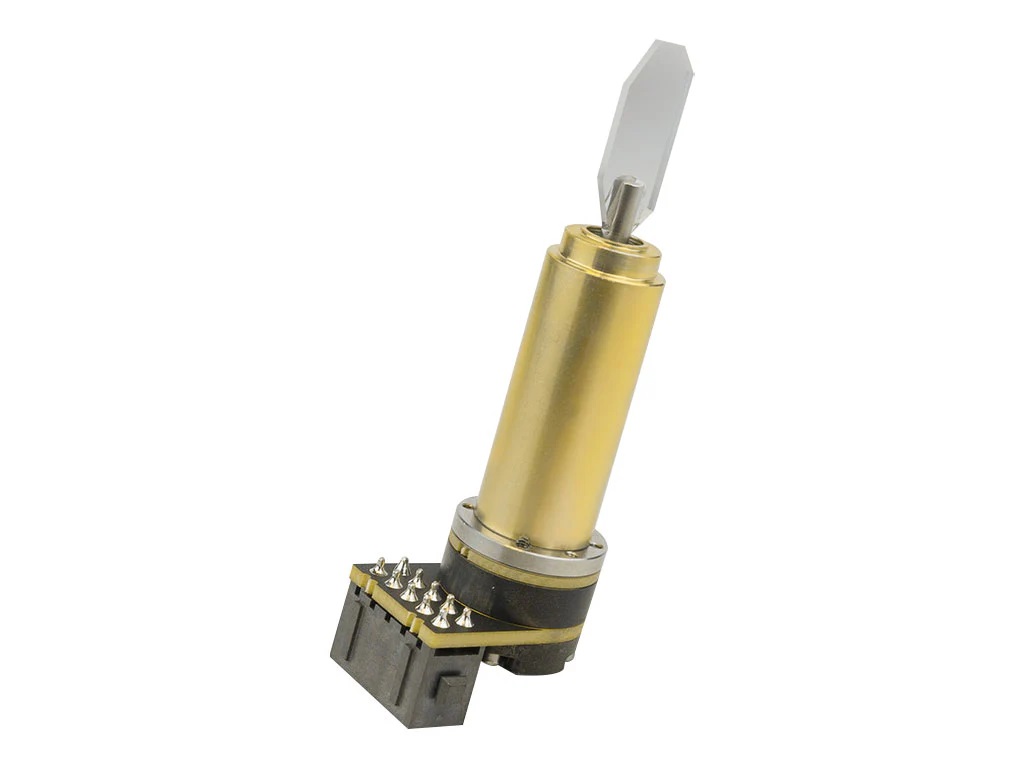

Compact 506單軸掃描振鏡
特點：
低線圈電阻實現高速掃描
專利位置傳感器設計（信噪比提高10倍）
支持模擬/數字伺服驅動器
斷電后磁力彈簧自動歸中

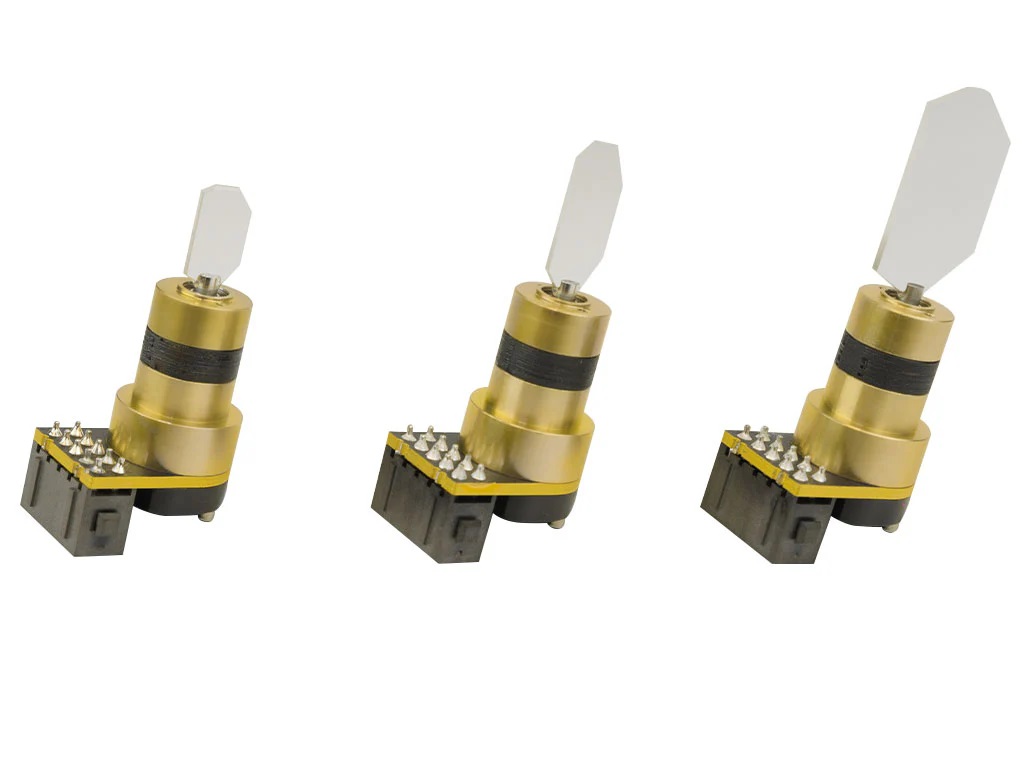

Saturn系列單軸掃描振鏡
特點：
專利X3磁路設計（磁場強度>14,000高斯）
低轉子慣量+高扭矩常數（加速性能優異）
支持110°光學掃描角度（機械角度±27.5°）
兼容MachDSP數字伺服驅動器（性能優于傳統驅動）

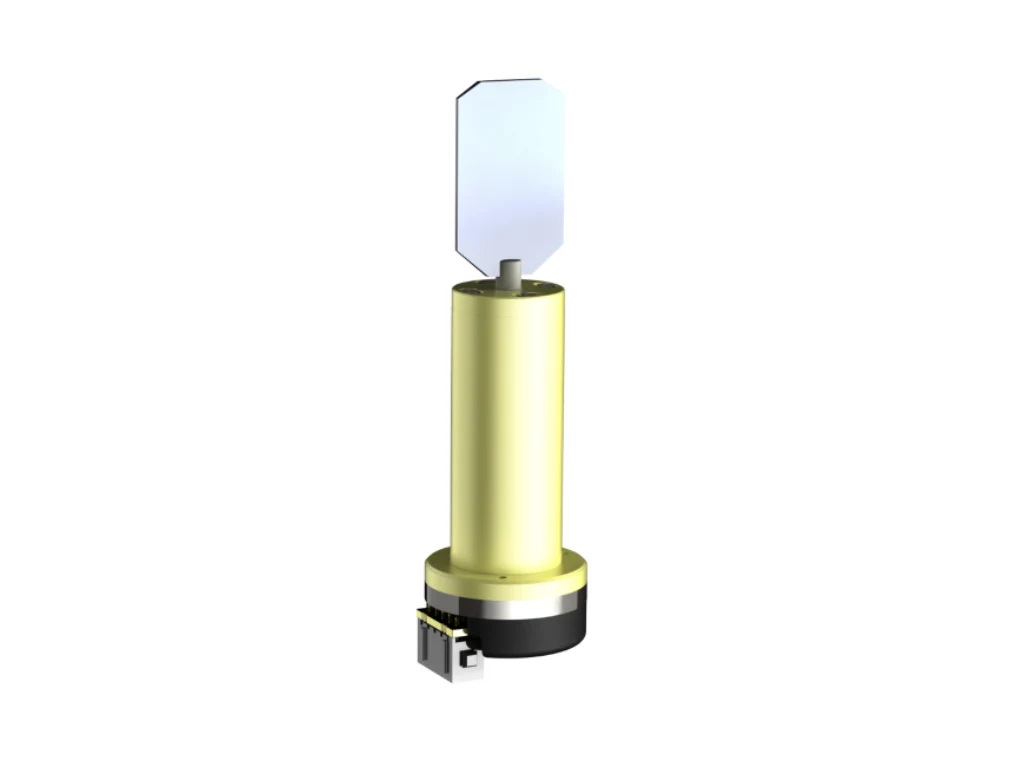

Saturn 15B單軸掃描振鏡
特點：
重量?jì)H為Cambridge 6230的一半，發熱量減少2/3
專為大光束應用優化線圈配置
| 型號 |
最佳鏡片尺寸 |
旋轉角度（機械） |
轉子慣量 (g·cm2) |
扭矩常數 (dyne·cm/A) |
線圈電阻 (Ω) |
最大線圈溫度 (°C) |
小角度階躍響應時間 |
質量 (g) |
主要應用場景 |
| Compact 506 |
≤1英寸（25.4mm） |
±25° |
0.014 |
18,400 |
1.8 |
100 |
150 μs |
12.8 |
3D打印、LIDAR、便攜顯示、手持醫療設備 |
| Saturn 1 |
1-4mm |
±27.5° |
0.010 |
18,500 |
1.8 |
110 |
90 μs |
25 |
光學相干斷層掃描(OCT)、共聚焦顯微鏡、激光標記、娛樂(lè )顯示 |
| Saturn 5 |
5-6mm |
±27.5° |
0.026 |
36,000 |
1.95 |
110 |
140 μs |
30 |
激光娛樂(lè )顯示、光柵成像、OCT、共聚焦顯微鏡 |
| Saturn 9 |
8-10mm |
±27.5° |
0.032 |
41,000 |
1.65 |
110 |
300 μs |
36 |
激光標記、材料加工、大型光束顯示 |
| Saturn 15B |
10-20mm |
±27.5° |
0.54 |
110,000 |
0.98 |
110 |
260 μs |
140 |
激光標記、焊接、3D打印、大型光束顯示（可替代Cambridge 6230且性能更優） |

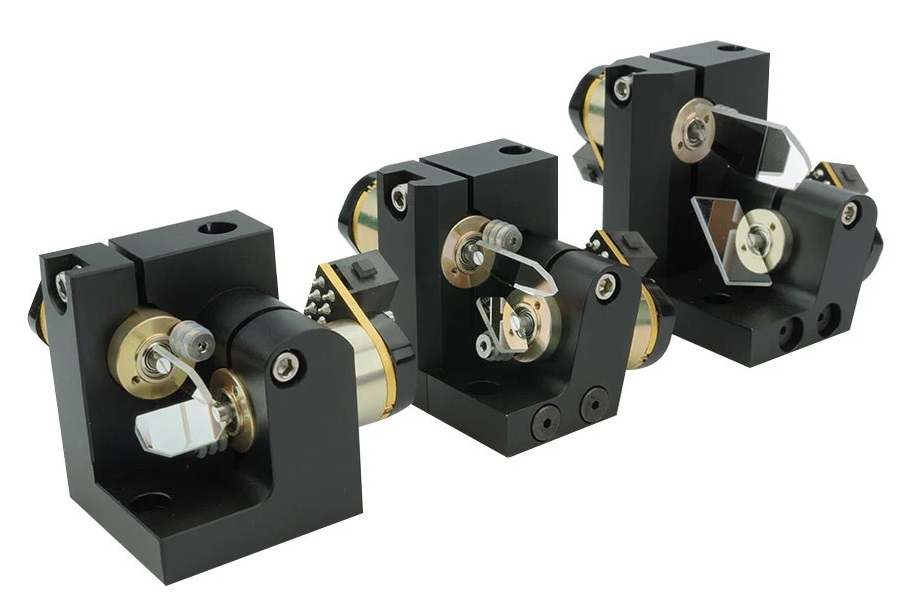

ScannerMax雙軸掃描振鏡
ScannerMAX提供多種振鏡掃描系統，XY光學掃描系統。ScannerMAX的專利技術采用“更強、更涼、更快”設計理念。
Compact-506、Saturn 1、Saturn 5、Saturn 9系列
特點：強磁場、創(chuàng )新電機磁體設計、低發熱、高速度
振鏡鏡片：
標準鏡片直徑：3mm–10mm（可定制）
基底材料：光學玻璃、熔融石英、硅
鍍膜支持波長：355nm–10.6μm
固定頻率諧振結構，低功耗、高掃描頻率
旋轉多面反射鏡，光學吞吐量≥85%
| 型號 |
Saturn 1 |
Saturn 5 |
Saturn 9 |
| 鏡片尺寸 |
1mm–4mm |
4mm–6mm |
8mm–10mm |
| 旋轉角度 |
±27.5°（機械角） |
±27.5°（機械角） |
±27.5°（機械角） |
| 扭矩常數 |
18,500達因·厘米/安培 |
36,000達因·厘米/安培 |
41,000達因·厘米/安培 |
| 最大線圈溫度 |
110°C |
110°C |
110°C |
| 小信號帶寬 |
5kHz–7.5kHz |
5kHz |
2.5kHz |
| 典型應用 |
OCT、共聚焦顯微鏡、激光標記 |
激光娛樂(lè )顯示、共聚焦顯微鏡、OCT |
LIDAR、激光標記、材料處理 |
| 步進響應時間 |
90μs（小角度） |
140μs（小角度） |
300μs（小角度） |
| 質量 |
25克 |
30克 |
36克 |
| 專利技術 |
X3磁路、低噪聲位置傳感器 |
X3磁路、高扭矩慣性比 |
X3磁路、優化線圈配置 |
Compact-506：緊湊型設計，適用于中小光束掃描。
ScannerMax掃描振鏡，Saturn光學成像振鏡
3、5 和 10 毫米反射鏡光孔
單軸和雙軸版本
用以成像和投影系統的高性能掃描系統。
ScannerMAX Saturn光學掃描振鏡專為實現最高的峰值和均方根掃描性能而設計,適用于生物醫學、激光材料加工和激光成像應用與傳統振鏡相比，Saturn系列振鏡采用更強、更堅固的轉子，有效防止高速掃描時的交叉軸掃描（晃動），并因其低線圈電阻而減少發熱，確保更快的性能且不會(huì )過熱或損壞轉子。提供單軸（1D振鏡）配置，配備Y軸安裝座，或雙軸（2D振鏡）配置，配備X-Y軸安裝座。ScannerMAX Saturn 檢流計式光學掃描振鏡非常適合高要求的成像和投影應用，如共聚焦顯微鏡、激光娛樂(lè )顯示、光學相干斷層掃描（OCT）和光柵成像，以及激光標記應用。提供3mm、5mm和10mm鏡片孔徑的振鏡，配備保護性銀鍍膜，覆蓋從可見光到紅外光的小光束到大光束應用。如需定制鏡片孔徑或鍍膜的Saturn振鏡，請聯系我們。
ScannerMAX Saturn式光學掃描振鏡由Mach-DSP伺服驅動器驅動。這款數字伺服驅動器具有緊湊的封裝尺寸，可同時控制X軸和Y軸振鏡。Mach-DSP驅動器支持模擬和數字信號控制，并可通過免費的GUI軟件包進行系統訪問和調整。軟件包內置測試圖案生成器、示波器和動態信號分析儀。Mach-DSP伺服驅動器需要±24 VDC電源。
提供多種長度的振鏡-伺服驅動器連接電纜
單軸振鏡系統包含：
1 x Saturn系列振鏡
1 x Y軸安裝座
1 x Mach-DSP伺服驅動器板
1 x 1米長的振鏡到伺服驅動器連接電纜
1 x 電纜套件（含電源和模擬輸入電纜）

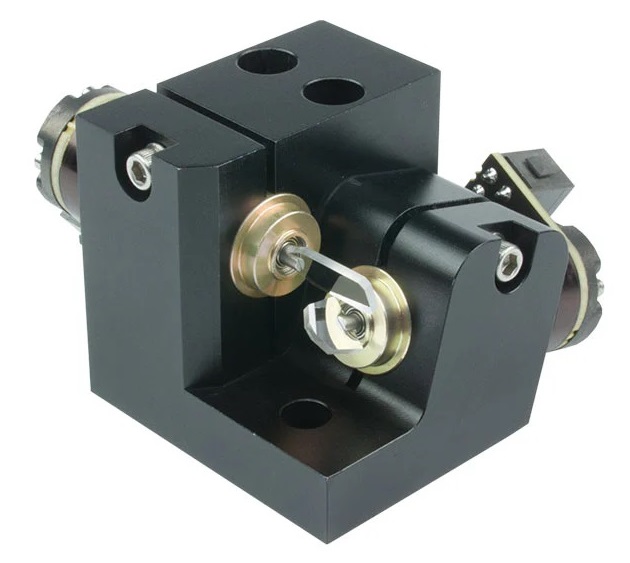

雙軸振鏡系統包含：
2 x Saturn系列振鏡
1 x X-Y軸安裝座
1 x Mach-DSP伺服驅動器板
2 x 1米長的振鏡到伺服驅動器連接電纜
1 x 電纜套件（含電源和模擬輸入電纜）
|
