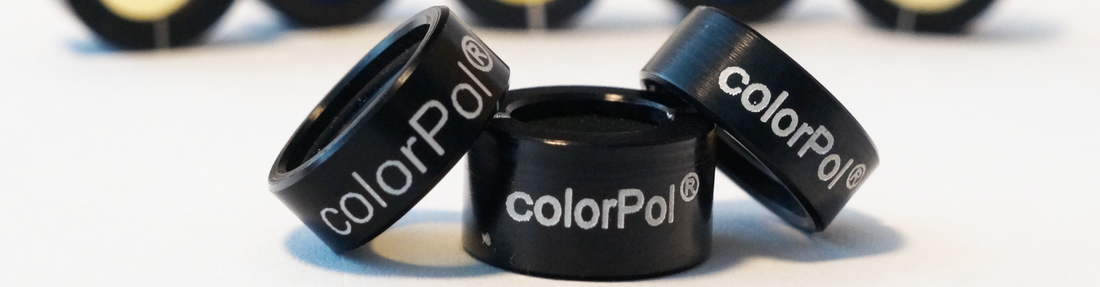

Codixx colorPol偏振片，偏振薄膜
精準偏振技術的典范
codixx的colorPol偏振片融合創(chuàng )新工藝與卓越耐久性，采用嵌有銀納米顆粒（silver nanoparticles）的高品質鈉鈣玻璃（soda lime glass）制成。
核心優勢
優異偏振性能
高對比度（High contrast）
高透射率（High transmission）
卓越材料特性
可像玻璃/硅片（glass or silicon wafers）般加工
保持薄膜偏振片（film polarizer）的輕薄特性
極端環境耐受
抗紫外線輻射（UV radiation resistant）
耐化學腐蝕（Chemical exposure resistant）
寬接收角度
>20° 適用多樣化場景（Versatile applications）
精準偏振軸
確保光學系統（optical systems）的最高精度
應用領域
從工業級設備到高端技術系統，colorPol偏振片始終是嚴苛光學應用的理想選擇。
colorPol 紫外偏振片
專為紫外光譜范圍設計的偏振光學元件
核心特性：抗紫外線輻射（UV radiation resistant）
| 波長范圍 |
355 – 420 nm |
| 厚度 |
|
| 非層壓型（non-laminated） |
0.22 或 0.27 (±0.05) mm |
| 層壓型（laminated） |
2.0 (±0.2) mm |
| 溫度范圍 |
|
| 非層壓型 |
-50 至 +400 °C |
| 層壓型 |
-20 至 +120 °C |
| 可選配置 |
增透鍍膜（antireflection coating），可提升透射率并減少反射 |
| 尺寸 |
支持按客戶需求定制 |
colorPol型號 |
波長范圍 [nm] |
透過率 [%] |
對比 k1:k2 |
非層壓型厚度 [μm] |
層壓型厚度 [μm] |
尺寸 [mm2] |
UV 375 BC5 |
362 - 392 |
>40 - 47 |
>100,000:1 |
220±50 |
2.0±0.2 |
≤100 x 50 |
360 - 397 |
>40 - 48 |
>10,000:1 |
357 - 403 |
>39 - 48 |
>1,000:1 |
UV 380 BC4 |
372 - 388 |
>52 - 57 |
>100,000:1 |
220±50 |
2.0±0.2 |
≤100 x 50 |
369 - 390 |
>52 - 58 |
>10,000:1 |
365 - 395 |
>51 - 59 |
>1,000:1 |
colorPol 可見光偏振片
專為可見光譜范圍設計的偏振光學元件
| 波長范圍 |
475 - 780 nm |
| 厚度 |
|
| 非層壓型（non-laminated） |
0.22 - 0.28 (±0.05) mm |
| 層壓型（laminated） |
2.0 (±0.2) mm |
| 溫度范圍 |
|
| 非層壓型 |
-50 至 +400 °C |
| 層壓型 |
-20 至 +120 °C |
| 可選配置 |
增透鍍膜（antireflection coating），提升透射率并減少反射 |
| 尺寸規格 |
支持客戶定制化需求 |
colorPol型號 |
波長范圍 [nm] |
透過率 [%] |
對比 k1:k2 |
非層壓型厚度 [μm] |
層壓型厚度 [μm] |
尺寸 [mm2] |
VIS 500 BC3 |
475 - 625 |
>55 - 81 |
>1,000:1 |
280±50 |
2.0±0.2 |
≤100 x 60 |
VIS 500 BC3 CW01(AR coated) |
475 - 625 |
>55 - 90 |
>1,000:1 |
280±50 |
2.0±0.2 |
≤100 x 60 |
VIS 500 BC4 |
480 - 550 |
>58 - 76 |
>10,000:1 |
280±50 |
2.0±0.2 |
≤100 x 60 |
VIS 500 BC4 CW01(AR coated) |
480 - 550 |
>62 - 82 |
>10,000:1 |
280±50 |
2.0±0.2 |
≤100 x 60 |
VIS 600 BC5 |
530 - 640 |
>62 - 78 |
>100,000:1 |
280±50 |
2.0±0.2 |
≤100 x 60 |
520 - 740 |
>60 - 81 |
>10,000:1 |
510 - 800 |
>55 - 83 |
>1,000:1 |
VIS 600 BC5 CW01(AR coated) |
530 - 640 |
>66 - 83 |
>100,000:1 |
280±50 |
2.0±0.2 |
≤100 x 60 |
520 - 740 |
>63 - 86 |
>10,000:1 |
510 - 750 [800] |
>58 - 86 |
>1,000:1 |
VIS 700 BC3 |
550 - 900 |
>77 - 86 |
>1,000:1 |
220±50 |
2.0±0.2 |
≤100 x 50 |
VIS 700 BC3 CW03(AR coated) |
550 - 900 |
>84 - 93 |
>1,000:1 |
220±50 |
2.0±0.2 |
≤100 x 50 |
VIS 700 BC4 |
600 - 850 |
>78 - 87 |
>10,000:1 |
220±50 |
2.0±0.2 |
≤100 x 50 |
600 - 1,000 |
>78 - 88 |
>1,000:1 |
VIS 700 BC4 CW02(AR coated) |
600 - 850 |
>84 - 93 |
>10,000:1 |
220±50 |
2.0±0.2 |
≤100 x 50 |
600 - 1,000 |
>84 - 95 |
>1,000:1 |
VISIR |
600 - 1,200 |
>67 - 84 |
>100,000:1 |
260±50 |
2.0±0.2 |
≤100 x 60 |
550 - 1,500 |
>57 - 85 |
>10,000:1 |
VISIR CW02(AR coated) |
600 - 1,200 |
>71 - 88 |
>100,000:1 |
260±50 |
2.0±0.2 |
≤100 x 60 |
colorPol 紅外偏振片
紅外光譜范圍專用偏振光學元件
產品特性
高對比度
高透射率
| 波長范圍 |
780-5,000 nm |
| 厚度 |
非層壓型：0.20-0.27 (±0.05) mm |
| 層壓型：2.0 (±0.2) mm |
| 溫度范圍 |
非層壓型：-50至+400°C |
| 層壓型：-20至+120°C |
| 可選配置 |
增透鍍膜（提高透射率，減少反射） |
| 尺寸規格 |
支持客戶定制 |
colorPol型號 |
波長范圍 [nm] |
透過率 [%] |
對比 k1:k2 |
非層壓型厚度 [μm] |
層壓型厚度 [μm] |
尺寸 [mm2] |
VIS 700 BC3 |
550 - 900 |
>77 - 86 |
>1,000:1 |
220±50 |
2.0±0.2 |
≤100 x 50 |
VIS 700 BC3 CW03 |
550 - 900 |
>84 - 93 |
>1,000:1 |
220±50 |
2.0±0.2 |
≤100 x 50 |
VIS 700 BC4 |
600 - 850 |
>78 - 87 |
>10,000:1 |
220±50 |
2.0±0.2 |
≤100 x 50 |
600 - 1,000 |
>78 - 88 |
>1,000:1 |
VIS 700 BC4 CW02 |
600 - 850 |
>84 - 93 |
>10,000:1 |
220±50 |
2.0±0.2 |
≤100 x 50 |
600 - 1,000 |
>84 - 95 |
>1,000:1 |
VISIR |
600 - 1,200 |
>67 - 84 |
>10,000:1 |
260±50 |
2.0±0.2 |
≤100 x 60 |
550 - 1,500 |
>57 - 85 |
>1,000:1 |
VISIR CW02 |
600 - 1,200 |
>71 - 88 |
>100,000:1 |
260±50 |
2.0±0.2 |
≤100 x 60 |
IR 950 BC4 |
800 - 1,100 |
>85 - 87 |
>10,000:1 |
220±50 |
2.0±0.2 |
≤100 x 50 |
600 - 1,320 |
>80 - 88 |
>1,000:1 |
IR 950 BC4 CW02 |
800 - 1,100 |
>90 - 94 |
>10,000:1 |
220±50 |
2.0±0.2 |
≤100 x 50 |
600 - 1,150 |
>82 - 94 |
>1,000:1 |
IR 1100 BC4 |
900 - 1,200 |
>85 - 87 |
>100,000:1 |
220±50 |
2.0±0.2 |
≤100 x 50 |
750 - 1,400 |
>83 - 87 |
>10,000:1 |
650 - 1,700 |
>80 - 88 |
>1,000:1 |
IR 1100 BC4 CW02 |
900 - 1,200 |
>91 - 94 |
>100,000:1 |
220±50 |
2.0±0.2 |
≤100 x 50 |
750 - 1,250 |
>89 - 94 |
>10,000:1 |
650 - 1,250 |
>86 - 94 |
>1,000:1 |
IR 1300 BC5 |
850 - 1,600 |
>82 - 86 |
>100,000:1 |
220±50 |
2.0±0.2 |
≤100 x 50 |
750 - 1,800 |
>80 - 87 |
>10,000:1 |
650 - 2,000 |
>76 - 87 |
>1,000:1 |
NIR |
1,000 - 2,700 |
>77 |
|
250±65 |
2.0±0.2
at other wavelength ranges |
≤100 x 60 |
2,700 -3,000 |
>70 |
|
1,200 - 3,000 |
|
>10,000:1 |
1,000 - 3,000 |
|
>1,000:1 |
MIR |
2,000 - 4,500 |
>65 - 90 |
>10,000:1 |
200±50 |
- |
≤100 x 50 |
1,500 - 5,000 |
>35 - 90 |
>1,000:1 |
colorPol超薄偏振片系列 - 極致纖薄 柔韌非凡
非凡特性
專為紫外-可見光及紅外波段應用設計的超薄偏振片，厚度僅90微米
先進技術
采用玻璃基銀納米粒子技術，實現卓越對比度與無與倫比的耐久性
獨特優勢
依托大尺寸基板制造工藝，可靈活定制各種形狀、尺寸甚至圖案化結構
應用領域
光通信系統
傳感檢測設備
生命科學儀器
醫療診斷裝置
光學成像系統
集成光子器件
colorPol UV 380 BC4 T1
colorPol VIS 500 BC3 T1
colorPol VIS 500 BC4 T1
colorPol VIS 700 BC3 T1
colorPol IR 1310 AC4 T1 HT
colorPol IR 1550 AC4 T1 HT
| 透光率 |
>95%（增透鍍膜版） |
| 對比度 |
超10,000:1（40 dB） |
| 適用波段 |
紫外/可見光/紅外全譜段 |
| 耐久性 |
卓越的長期穩定性 |

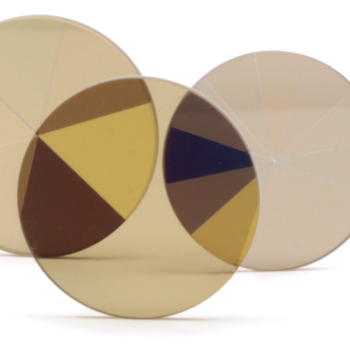

colorPol S 結構化偏振片
一器多能 · 精準定制
您是否需要將多波長或多偏振方向集成于單一光學元件？結構化 colorPol S 偏振片正是為您量身打造的定制化解決方案。
定制化整合能力
通過客戶專屬設計，可將以下特性集成于單一元件：
多波長范圍整合
多偏振方向組合
透光/遮光區域配置
形狀與尺寸
標準幾何：圓形、矩形、三角形
特殊造型：支持任意形狀定制1
尺寸規格：多樣化尺寸可選
可選工藝：增透鍍膜（有效提升透光率，降低反射損耗）
先進制造工藝：根據圖案復雜度、精度要求及產量需求，提供三種精密加工方案：
激光微結構加工 - 適用于高復雜度圖形
光刻工藝 - 實現微米級精度
拼嵌工藝 - 最優性?xún)r(jià)比量產方案
| 技術參數 |
拼嵌工藝 |
激光加工工藝 |
| 波長范圍 |
340-2650nm |
340-2650nm |
| 對比度 |
與所選偏振片一致 |
與所選偏振片一致 |
| 單元尺寸 |
約2-20mm |
最小30μm |
| 偏振軸偏差 |
<0.5°-2° |
<0.5° |
| 形狀自由度 |
高度受限 |
無限制 |
激光結構化偏振片（colorPol SLA）
工藝原理：通過激光選擇性去除含銀納米粒子的表面層，實現：
透明區與線性偏振區的精準定義
最小25μm加工精度
超低成本量產能力
特性說明:
全區域共享相同偏振軸和波長范圍
多偏振軸實現需堆疊多個偏振片（每增加一個偏振方向需疊加一層）
拼嵌工藝
傳統結構化偏振片制造的理想解決方案：
工藝流程:
采用晶圓切割工藝精密裁切薄玻璃偏振片
按設計序列手工拼裝各單元
整體封裝于載玻片之間
技術特點:
各單元可獨立選擇偏振方向和波長范圍
受工藝限制：?jiǎn)卧叽?形狀/數量存在上限
（注：兩種工藝均基于colorPol核心技術，保留銀納米粒子玻璃基板的高對比度特性）
|
